路面施工數字化管理系統
一、系統概述
系統針對路面施工過程中的重點質量控制環節，利用智能遠程自動監控技術及現場施工智能糾偏技術實現對瀝青混合料生產工藝、運輸過程、攤鋪工藝、壓實工藝的大量關鍵信息的系統化傳輸、持久化儲存以及可視化分析，幫助現場施工管理者極大地強化對施工質量和進度的掌控，提高路面施工質量，并通過提供遠程管理和施工過程回溯手段、提升施工過程管理水平。

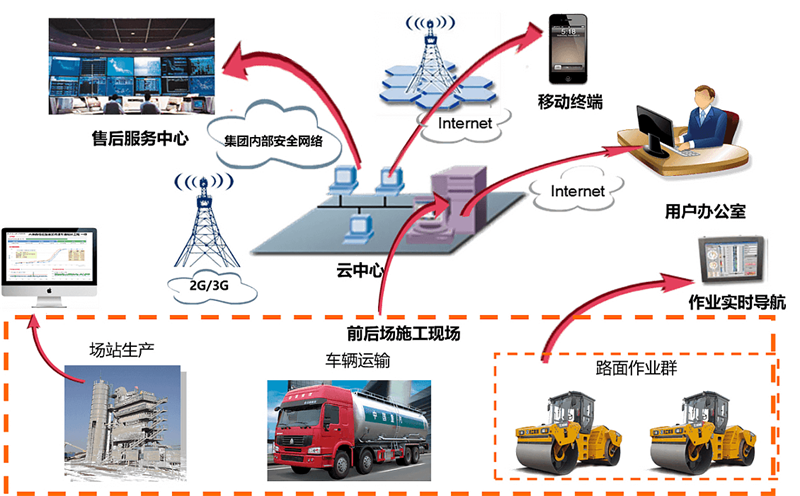

二、總體設計

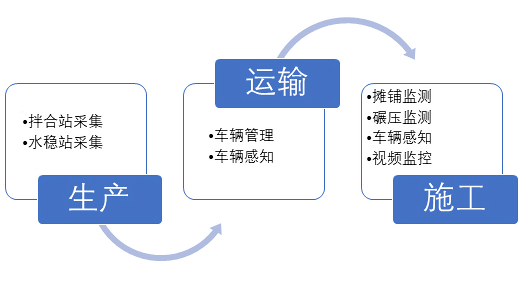

三、建設內容
四、系統構成
場站管理
該模塊主要針對路面混合料生產過程的數據監測和生產數據的智能預警。主要包含：瀝青混合料生產量，生產過程材料級配、油石比、關鍵篩孔通過率、溫度、摻配比等關鍵生產數據波動監控，判定不合格時及時發送報警信息，并提供自動糾偏建議。
運輸管理
該模塊主要為實時監控成品料運輸過程，當發現運輸過程中出現超出范圍或長時間停車時，立即進行短信等手段的報警，并監控數據的保存。在運輸車、拌和站、攤鋪機上安裝數據采集器、車輛識別卡等設備。成品料輸送軌跡跟蹤記錄等數據的監管和上傳。
攤鋪壓實
該模塊提供攤鋪溫度、速度、位置及壓實遍數、溫度、速度后臺查看，并為質量回溯提供數據支撐。在攤鋪機與壓路機安裝數據采集設備包括溫度探頭、DTU數據傳輸模塊、高精度GPS、數據運算單元等。采集壓實軌跡、壓實遍數、壓實度動態檢測數據。
現場管理
該模塊提供移動端的可視化數據展示，現場經理和監理對施工現場進行施工調度及質量監督，路面施工質量管理就是為他們提供實時的管理手段，通過圖形化的數據呈現，使原先的工作得以量化。
五、系統優勢
各模塊業務數據閉環程度高
系統利用物聯網技術實現了對現場施工過程數據的采集，并通過車輛和定位信息實現了以混合料為主線的過程數據關聯和施工過程信息閉環管理；
數據智能分析和可視化展示
系統對現場攤鋪碾壓的過程數據以可視化的圖形界面呈現給客戶，可以通過圖形顏色快速識別現場的攤鋪碾壓質量，并結合質量標準進行分析和智能預警；
設備安裝方便抗干擾能力強
系統前端設備采用強磁底座和灌膠工藝，保障現場設備的便捷安裝以及現場環境對設備的干擾；
現場生產數據全鏈路追溯
系統對通過項目線路樁號的索引實現對該區域施工的生產、運輸以及攤鋪碾壓的過程質量數據的追溯；
施工作業過程智能化引導
系統可以實時顯示至壓路機操作人員和質控人員以便實時進行碾壓修正來提高碾壓質量。
